Что такое карты сетей?

Карты сетей в Glaber представляют визуальные инструменты для отображения и мониторинга сетевой инфраструктуры. Они позволяют наглядно видеть расположение и состояние различных сетевых устройств, таких как серверы, маршрутизаторы, коммутаторы и другие компоненты сети. Карты сети помогают быстро оценивать состояние инфраструктуры и выявлять потенциальные проблемы.

Основные функции карт сети в Glaber

• Создание схемы сети с отображением всех устройств и их взаимосвязей;
• Отображение состояния устройств;
• Каждое устройство в сети представлено как узел сети;
• Возможность добавления и настройки различных параметров для каждого узла.

Управление картами осуществляется в разделе "Мониторинг → Карты сетей", где их можно настраивать, управлять ими и просматривать. В режиме мониторинга вы можете нажимать на значки и использовать ссылки на некоторые скрипты и URL-адреса.

Вы можете добавить свои собственные URL-адреса, чтобы иметь к ним доступ, просто нажав на значки. Например, вы можете связать значок узла сети с его свойствами или значок карты с другой картой.

Публичные и приватные карты сетей

Публичные

Все пользователи Glaber, включая тех, кто не имеет прав администратора, могут создавать сетевые карты. Каждая карта имеет своего владельца — создавшего её пользователя. Карты могут быть как публичными, так и приватными.

Публичные карты доступны для просмотра всем пользователям, однако для их просмотра необходимо иметь доступ хотя бы к одному элементу карты. Открытые карты можно редактировать, если пользователь или группа пользователей обладают правами на чтение и запись для этой карты, а также как минимум правами на чтение всех её элементов, включая триггеры в ссылках.

Приватные

Приватные карты доступны только их владельцу и тем пользователям или группам, с которыми владелец поделился ими. Обычные пользователи, не являющиеся суперадминистраторами, могут делиться картой только с теми группами и пользователями, в которые они входят.

Пользователи с правами администратора могут видеть приватные карты, независимо от того, являются ли они их владельцами или входят в список пользователей, с которыми можно поделиться.

Редактированием приватных карт могут заниматься только их владелец и те пользователи или группы, у которых есть права на чтение и запись для этой карты и как минимум права на чтение всех её элементов, включая триггеры в ссылках.

Как создать карту сетей

Для создания карты сетей необходимо перейти в раздел "Мониторинг → Карты сетей" (Рисунок 1).

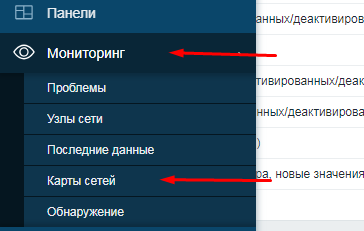

Рисунок 1 — Переход в раздел "Карты сетей"

Далее на открытой странице со списком всех карт сетей, которые есть в системе, нажать на кнопку "Создать карту сетей" (Рисунок 2).

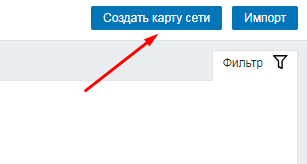

Рисунок 2 — Кнопка "Создать карту сетей"

После этого откроется страница параметрами, состоящая из 2-х вкладок, которые нужно настроить для новой карты сетей (Рисунок 3):

Вкладка "Карта сети"

Параметр	Описание
Владелец	Имя владельца карты.
Имя	Уникальное название карты сетей.
Ширина	Ширина карты в пикселях.
Высота	Высота карты в пикселях.
Фоновое изображение	Использовать фоновое изображение: ▶ Нет изображения - нет фонового изображения (белый фон).
Автоматическое соответствие иконок	Сопоставление значков позволяет сопоставлять определённые значки с определёнными полями инвентаризации узлов сети.
Подсветка иконок	Если вы установите этот флажок, элементы карты будут подсвечиваться.
Помечать элементы при изменении состояния триггера	Недавнее изменение статуса триггера будет обозначено маркерами.
Отображение проблем	Выберите способ отображения проблем с элементом карты: Развертывание одиночной проблемы — если есть только одна проблема, отображается её название. Количество проблем - отображается общее количество проблем. Количество проблем и раскрывать наиболее критичную — отображается название наиболее критичной проблемы и общее количество проблем.
Расширенные подписи	Если вы установите этот флажок, вы сможете определить отдельные типы меток для отдельных типов элементов.
Тип подписи к элементам карты	Тип метки, используемый для элементов карты.
Размещение подписи к элементам карты	Расположение метки по отношению к элементу карты.
Отображение проблем	Проблема с отображением считается как: ▶ Все - будет отображено полное количество проблем; ▶ Раздельно — количество неотвеченных проблем будет отображаться отдельно в виде процента от общего количества проблем; ▶ Только неподтвержденные — будет отображаться только количество неподтвержденных проблем.
Минимальная важность	Проблемы, не соответствующие выбранному минимальному уровню серьёзности, не будут отображаться на карте.
Подавленные проблемы	Установите флажок, чтобы отображались проблемы, которые в противном случае не отображались бы из-за обслуживания узла сети.
URLы	Для каждого типа элемента можно задать URL-адреса. Они будут отображаться в виде ссылок, когда пользователь нажмет на элемент в режиме просмотра карты. Макросы можно использовать в именах и значениях URL-адресов карты.

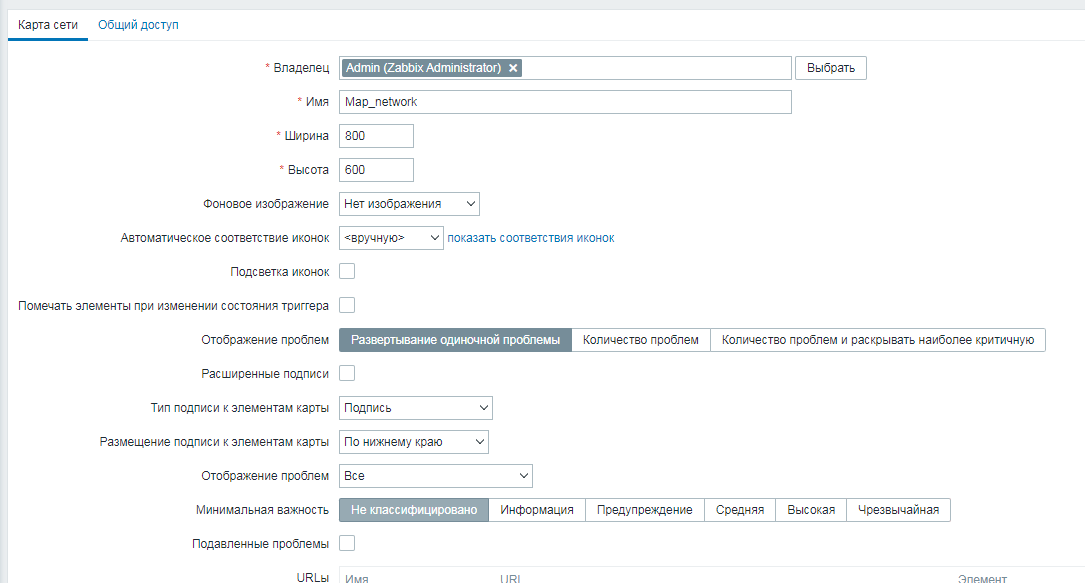

Рисунок 3 — Вкладка "Карта сети"

Вкладка "Общий доступ"

Параметр	Описание
Тип	Выберите тип карты: ▶ Приватный - карта видна только выбранным группам пользователей и юзерам; ▶ Публичный - карта видна всем
Список групп пользователей общего доступа	Выберите группы пользователей, которым будет доступна карта. Вы можете разрешить доступ только для чтения или для чтения и записи.
Список пользователей общего доступа	Выберите пользователей, которым будет доступна карта. Вы можете разрешить доступ только для чтения или для чтения и записи.

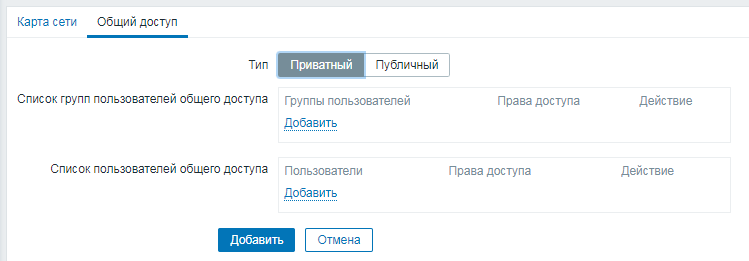

Рисунок 4 — Вкладка "Общий доступ"
