Что представляет виджет график (классический)?
Данный виджет позволяет отобразить один пользовательский или простой график.
Добавление виджета
Чтобы добавить данный виджет необходимо указать следующие параметры (Рисунок 1):
Поля отмеченные (*) обязательны для заполнения!
| Название | Определение |
|---|---|
| Тип | Из выпадающего списка выбирается тип виджета, а с ним и параметры, которые необходимы для данного виджета. |
| Имя | Введите название виджета. |
| Интервал обновления | Настройте интервал обновления по умолчанию. Интервалы обновления по умолчанию для виджетов варьируются от без обновления до 15 минут в зависимости от типа виджета. |
| Источник | Выберите тип графика. От выбранного источника зависит, какой параметр необходимо будет указать: График - пользовательский график; Простой график - простой график. |
| *График | Выберите пользовательский график для отображения. Эта функция доступна, если в качестве источника выбран «График». |
| *Элемент данных | Выберите элемент данных для отображения на простом графике. Эта функция доступна, если в качестве источника выбран «Простой график». |
| Легенда | Снимите этот флажок, чтобы скрыть легенду на графике (по умолчанию флажок установлен). |
| Включить выбор узла сети | Вы можете установить этот флажок, чтобы сделать виджет динамическим. Это означает, что он будет отображать разный контент в зависимости от выбранного узла сети. |

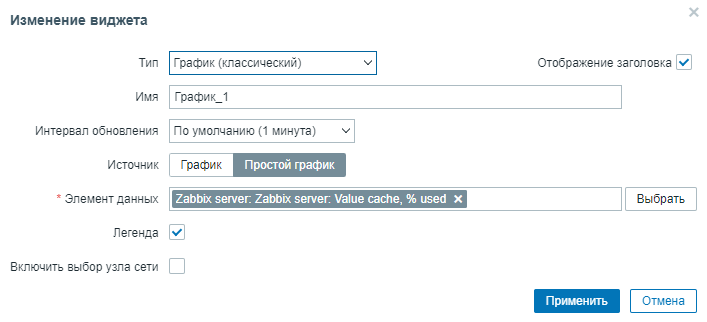

Рисунок 1 — Параметры виджета "График (классический)"
После сохранения данный виджет появится на основной панели мониторинга. Теперь виджет отображает график по элементу данных, который указали в параметрах виджета (Рисунок 2).

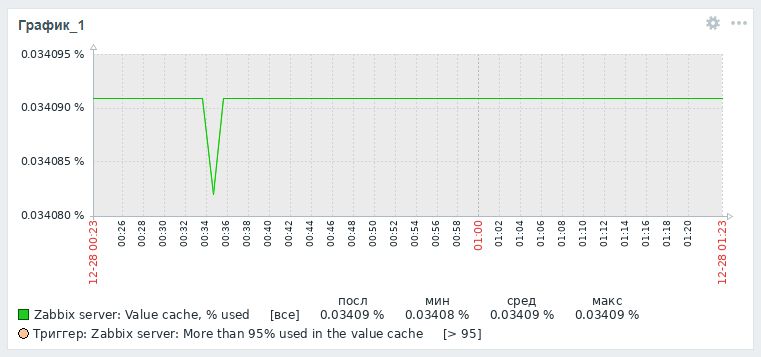

Рисунок 2 — Виджет "График (классический)"
