Что представляет виджет карта сети?
Виджет "Карта сети" в системе Graber предназначен для визуализации сетевых подключений и топологии сети. Он помогает администраторам и инженерам мониторинга наглядно отображать и понимать структуру сети, а также отслеживать состояние сетевых устройств и их взаимодействие.
Основные функции виджета "Карта сети"
-
Отображение сетевых устройств, таких как маршрутизаторы, коммутаторы, серверы и конечные устройства;
-
Отображение текущих статусов устройств;
-
Представление связей между устройствами и их взаимодействия.
Добавление виджета
Чтобы добавить данный виджет необходимо указать следующие параметры (Рисунок 1):
Поля отмеченные (*) обязательны для заполнения!
Название | Определение |
---|---|
Тип | Из выпадающего списка выбирается тип виджета, а с ним и параметры, которые необходимы для данного виджета. |
Имя | Введите название виджета. |
Интервал обновления | Настройте интервал обновления по умолчанию. Интервалы обновления по умолчанию для виджетов варьируются от без обновления до 15 минут в зависимости от типа виджета. |
Тип источника | Выберите тип источника: ▶︎ Карта сети - сетевая карта; ▶︎ Дерево навигации карт сетей — одна из карт в выбранном дереве навигации по картам. |
*Карта | Выберите карту сети для отображения. Это поле заполняется автоматически, поэтому при вводе названия карты вы увидите раскрывающийся список доступных вариантов. Данная опция доступна, если для параметра "Тип источника" установлено значение "Карта". |
*Фильтр | Выберите дерево навигации по картам для отображения карт. Эта опция доступна, если вы выбрали "Дерево навигации карт сетей" в типе источника. |

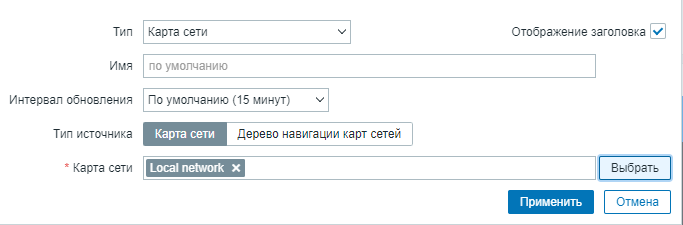

Рисунок 1 — Параметры виджета "Карта сети"
После сохранения данный виджет появится на основной панели мониторинга. Теперь виджет "Карта сети" будет обеспечивать наглядное отображение топологии сети, позволяя администраторам легко визуализировать и понимать структуру сети и взаимодействие устройств. (Рисунок 2).

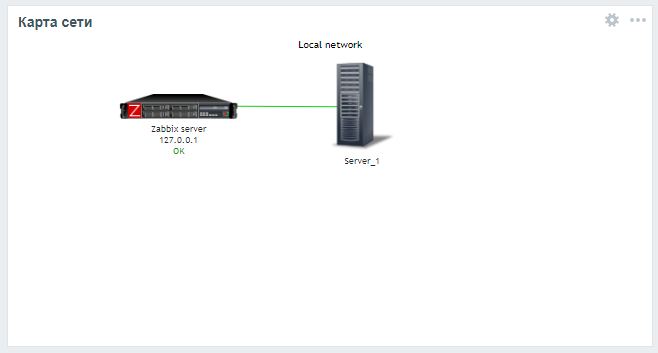

Рисунок 2 — Виджет "Карта сети"
